Moin,
ich habe da zwei 1050 - denen fehlen ein paar Teile.
ICs (U10 und U13) und Dinge, die ich nicht 100% erklären kann - ich vermute Lichtschranken oder andere Sensoren.
Sind das Lichtschranken, die da fehlen? Auch im Bereich vorn?
Eine Speedy könnte ja den Platz in dem ROM füllen, aber den Floppycontroller brauche ich trotzdem, oder?
Grüße, Ingo
8 Bit reichen völlig aus
die Speedy würde in den 6507 Sockel gesteckt werden! Nicht in den ROM Sockel. Aber das ROM müsste dann trotzdem raus. Der Floppy-Controller sollte natürlich nicht fehlen. Sieht aus, als hätte jemand etwas ausgeschlachtet!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Genau - Speedy in die CPU und das ROM frei. Und was da noch fehlt sind wohl offensichtlich die Lichtschranken, oder?
Mein vorgehen wäre nun, ein baugleiches Laufwerk nehmen und die Teile an den fehlenden Stellen einbauen. Prüfen, ob es das war oder noch mehr kaputt ist.
Bei der Analyse ist mir dann auch klar geworden, wozu diese Nadeln auf dem Borad sind. Testpunkte. Sehr hilfreich.
Grüße, Ingo
8 Bit reichen völlig aus
daher auch die Beschriftung TP = Test Point
Habe mal bei der 1050 wo "nur" der Track-0-Sensor fehlt das Laufwerk gegen ein Funktionerendes getauscht. Disk konnte aber nicht gelesen werden - also altes Laufwerk wieder zurück.
Dann habe ich eine Lichtschranke (Track 0 Sensor) eingbaut - wird aber wieder keine Disk gelesen (könnte ja am schlecht positioniertem Sensor liegen). Daher Formatierung geprüft - Formatierung wird mit ERROR 144 beendet.
Wie kann ich weiter suchen? Ich habe nur ein Multimeter kein Oszilloskop.
8 Bit reichen völlig aus
BöserWatz schrieb: Habe mal bei der 1050 wo "nur" der Track-0-Sensor fehlt das Laufwerk gegen ein Funktionerendes getauscht. Disk konnte aber nicht gelesen werden - also altes Laufwerk wieder zurück.
Dann habe ich eine Lichtschranke (Track 0 Sensor) eingbaut - wird aber wieder keine Disk gelesen (könnte ja am schlecht positioniertem Sensor liegen). Daher Formatierung geprüft - Formatierung wird mit ERROR 144 beendet.
Wie kann ich weiter suchen? Ich habe nur ein Multimeter kein Oszilloskop.
Frag doch mal bei Erhard (FloppyDoc) an, er ist da der "Oberguru" 😎 .
Kontakt findest du unter https://abbuc.de/ueber/whoiswho/
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

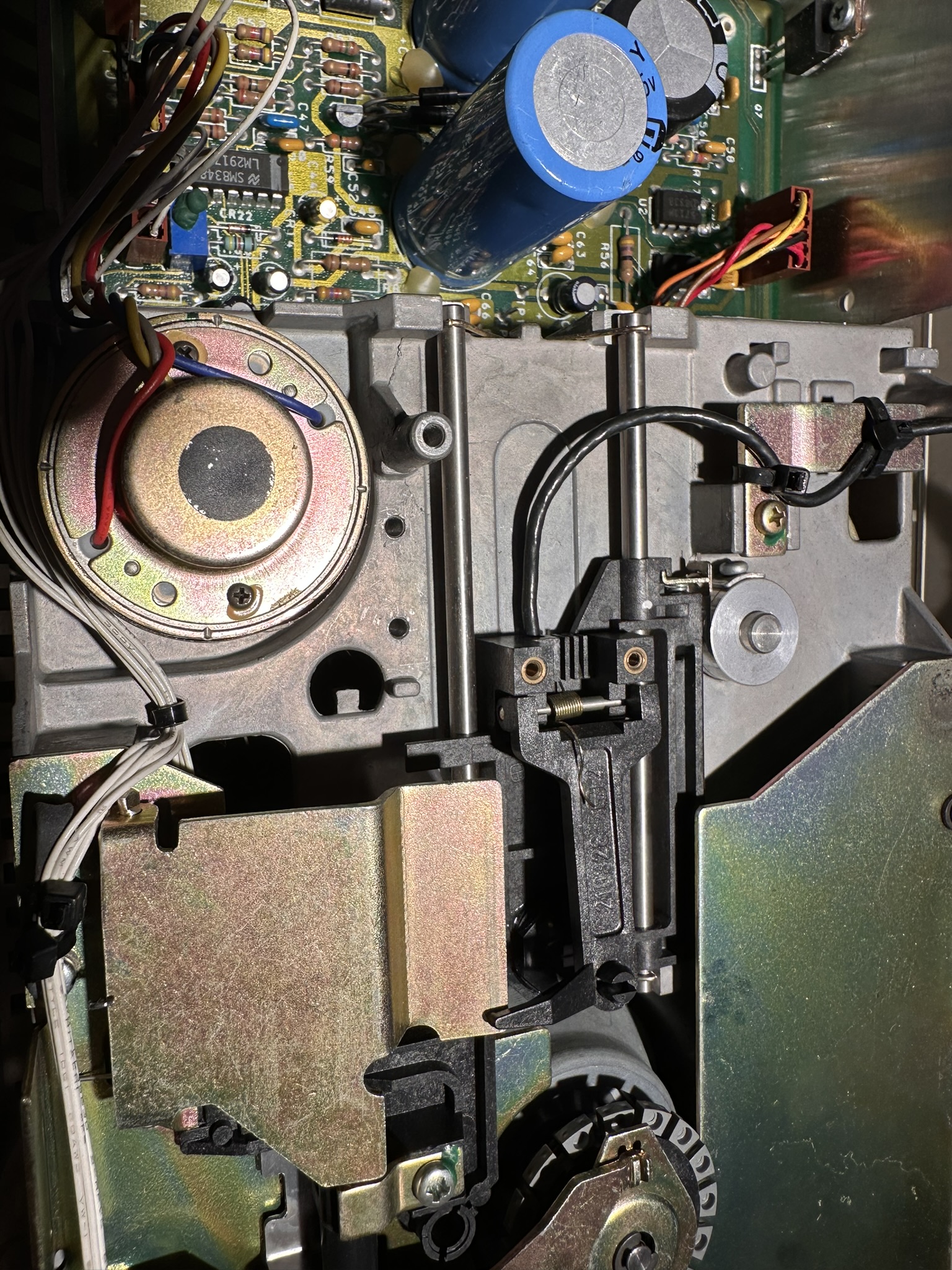

...nun habe ich das Laufwerk, bei dem die Lichtschranke fehlt, in eine andere 1050 eingebaut - die Lichtschranke noch ein wenig hin und her geschoben und dann konnte von der Mechanik gelesen werden.
Da ist dann wohl was auf dem Board kaputt. Ich könnte die IC mal durchtauschen. Habe aber gelesen der FDC ist immer individuell auf das Laufwerk abgestimmt. Oder, kann ich so vorgehen?
8 Bit reichen völlig aus
Ja, Jürgen (tf_hh) hat mal was dazu im AA-Forum geschrieben:
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
. Hallo Jürgen
BöserWatz schrieb: ...nun habe ich das Laufwerk, bei dem die Lichtschranke fehlt, in eine andere 1050 eingebaut -die Lichtschranke noch ein wenig hin und her geschoben und dann konnte von der Mechanik gelesen werden.
Du hast etwas das fehlt hin- und hergeschoben?
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
Mathy schrieb: .
BöserWatz schrieb: ...nun habe ich das Laufwerk, bei dem die Lichtschranke fehlt, in eine andere 1050 eingebaut -die Lichtschranke noch ein wenig hin und her geschoben und dann konnte von der Mechanik gelesen werden.
Du hast etwas das fehlt hin- und hergeschoben?
Nein Mathy, es ist gut beschrieben vom BöseW. Er hat nur keine "leichte Sprache" verwendet. 😀
Übersetzung in leichte Sprache Innereien der 1050 (ohne Licht~) --> 1050 (mit Licht~) nun noch ein wenig eingestellt fertig
Andreas/ dl7ukk
ja, dass ist ja so 'ne Art Protokoll - nicht immer verständlich ist aber tatsächlich so, Mechanik geht
Tausch der ICs gestaltet sich schwer - gibt es da gute Tools?
8 Bit reichen völlig aus
andymanone schrieb: Frag doch mal bei Erhard (FloppyDoc) an, er ist da der "Oberguru" 😎 .
Kontakt findest du unter https://abbuc.de/ueber/whoiswho/
Gtx., andY
😁
Wir wissen, dass es Dinge gibt, die wir nicht wissen. Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen. HOME
Hi,
das Laufwerk sollte von Grund auf neu eingemessen werden.
Einen neuen Track-0-Sensor einbauen und ein bisschen hin und her schieben bis es geht reicht genau dafür, die 1050 soweit funktionsfähig zu machen, daß man sie einmessen kann.
Ferner fehlt der Mechanik offenbar die Schreibschutz-Lichtschranke.
Und ja, nach Tausch des Floppycontrollers muß der spannungsgesteuerte Oszillator neu einjustiert werden.
Letztlich sollte auch die Drehzahl stimmen.
CU, Erhard
